建设报警监控系统能够有效的预防、控制和打击犯罪，以建设有效的城市综合报警与监控体系和机制为目标，以全市社会面动态治安控制为重点，运用网络、图像等现代技术，依法有组织地建设全市报警服务体系及社会治安监控体系，努力实现全方位、全时空的防范报警和监控大幅提升治安防控体系的科技含量，提高公安机关在动态、复杂环境下驾驭，控制社会治安局势能力及为民服务水平。随着系统的规模增大，组建的复杂性越来越高，传输的数据越来越多，对系统的安全稳定性的要求也随之提高。为了保证系统设备稳定运行，提供一套适合的稳定的传输方案很重要。
可靠性：系统采用的软硬件均应通过相应部门的检测和检验，在实际中得到广泛的应用，并证明质量可靠，性能稳定。
先进性：采用先进的技术和可靠的电子元件相结合，制造出先进的传输设备。
稳定性：在设计初期，设备选型要充分考虑到不同地域环境特点来选择相应的设备确保系统的稳定性。
易操作性：一个成功的系统必须拥有使用简单，维护便捷性。本系统以该原则为基础设计。从用户的角度考虑，为用户提供便捷。
经济性:满足用户对功能、质量、性能、价格和服务等各方面要求的前提下，实现最优化的系统设备配置，降低系统造价。
可扩展性: 系统采用灵活配置设计。在系统设计之初，我们考虑到系统的可扩展性。可以进行本公司其他产品的二次扩展或者其他方面的一些功能衔接。
通过前端的高清摄像机将视频信息，如违法犯罪信息等，上传至后方数据处理中心。进行保存和相应处理。根据该系统所处环境的特殊性，以及对违法犯罪信息的真实可靠性，必须保证数据的实时性，图像的清晰度，运行的稳定性，操作的灵活性。在如此较高的要求下，一般的商用产品，难以达到这种需求标准。而工业交换机在设计之初就出于高性能，高可靠性来设计和制造。工业交换机更适合此项任务。
该系统大体结构包括3部分：前端监控点（包括路口、街道、乡村偏僻地区等事故案件多发地等），传输单元和后端处理中心。下面就系统结构做简单的概述：
1.前端监控点
前端监控点每个点位都有独立的监控系统，包含：1台百万像素高清摄像机、1台工业级光纤收发器、室外专用机柜以及其他辅助设备。监控路口处配置为百万像素高清相机、工业交换机、光纤收发器、室外专用机柜以及其他辅助设备。
2．传输单元
（1）每个监控点采用点对点传输到后端处理中心，由中心端的收发设备进行视频图片等信息的上传。前端路口处数据信息就近直接由交换机进行汇聚，较大的路口距离超出网线传输距离的监控点可通过收发器传输，汇聚到路口交换机再通过收发器回传到后端处理中心，并由中心端的收发设备进行视频图片等信息的上传。
（2）监控点位比较分散，现场采用点对点传输，解决点位分散问题。
（3）方案设计全部采用工业级传输设备，以满足系统高性能，高稳定性的需求。
3.后端处理中心
在后端监控中心部署电子警察软件平台、操作终端、数据服务器、存储服务器来集中管理全网数据。

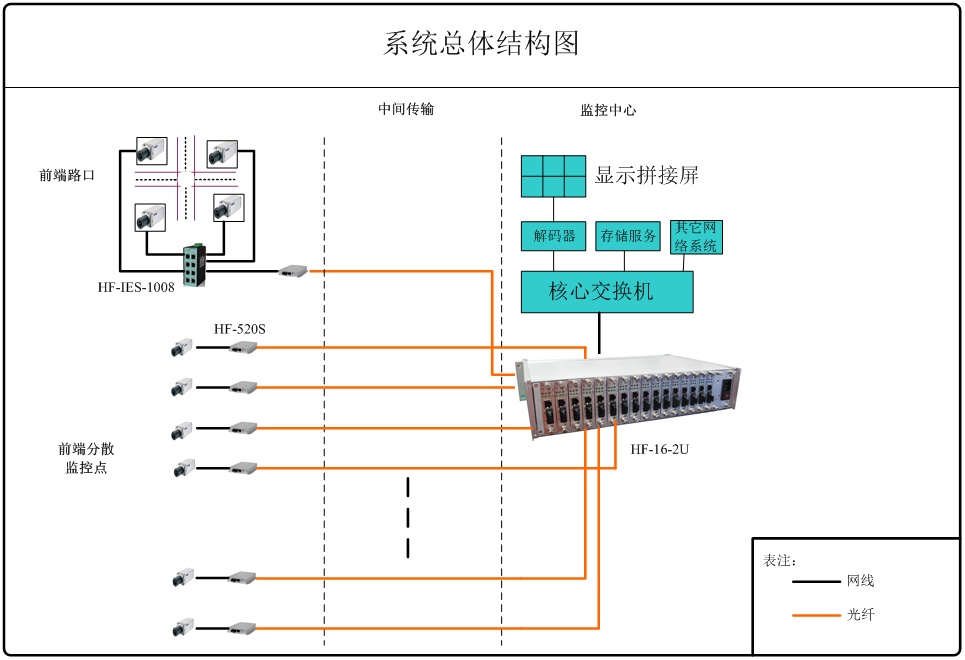

系统总体结构图：
系统总体框架包括前端采集设备，实时监控点位显示屏，接入层工业收发器、接入层工业交换机、监控中心核心交换机和其他联动触发系统。
1．按照就近进入，集中回传的传输原则，采用点对点方式传输，解决点位分散问题。每个路口相对独立、调试维护非常方便。
2．根据平均带宽需求，预留足够的传输余量以应付并发的数据传输要求。
设备说明
前端监控点采集设备
（1）HF-520S
设备提供1个百兆电口和1个百兆光口，电口为10/100M自适应。项目需求1个光口和1个电口即可满足应用。此款设备结构小巧，安装方便。
（2）HF-IES-1008
设备提供8个百兆电口，每个电口均为10/100M自适应电口。其中4个电口可用来接入本地采集数据，十字路口其它3个方向每个方向一路摄像头接入，再用1个电口与工业收发器相接回传。方案设计使用5个电口，剩余电口作为预留方便日后扩建添加设备备用。如果路口接入设备超出端口数量，则需根据项目需求选择其他多端口的设备。
（3）后端处理中心设备
后端处理中心接收端设备使用HF-520S采用标准2U机箱集中供电方式，安装方便，合理使用机柜空间使机柜整洁、美观，同时方便维护与管理。
