100/1000Base-X SFP port

4

10/100/1000Base-T(X)Ports in RJ45

16

Transmission Distance

Twisted pair

100m(Adopt standard CAT5, CAT5e)

Multi-mode

1310nm 5KM(100M), 850nm 550M(1000M)

Single mode

1310nm 40KM/60KM(100M) 1550nm 60KM/80KM(100M)

1310nm 10KM/40KM(1000M) 1550nm 60KM/80KM(1000M)

Technology

Standards

IEEE802.3i/802.3u/802.3ab/802.3z/802.3x/802.3ad/802.1p/

802.1q/802.1d/802.1w/802.1s/802.1ad/802.3az/802.1x/

802.1ab

Protocol

HF-Ring, IGMP v1/v2/v3 Snooping, GVRP, SNMPv1/2/3, MLD v1/v2 Snooping, DHCP Server/Client/Relay/snooping, RMON, HTTPS, Telnet, System syslog, SSHv2, DNS client/proxy,

CLI-Console, Q-in-Q, RADIUS, TACACS+, ACL

MIB

MIB-II, Ethernet-Like MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9

DDM Function

Tx/Rx Optical Power and Temperature control

Flow Control

IEE802.3x flow control, back pressure flow control

Switch Properties

Priority Queues

8

Maximum No of Available VLANs

4094

VLAN ID Range

1-4094

MAC Table Size

8K

Packet Buffer Size

4Mbit

Packet Forwarding Rate

29.76 Mpps

Switching delay

<5µS

Interfaces

SFP Port

100/1000Base-X, SFP interface

RJ45 Port

10/100/1000Base-T(X) auto negotiation

Console Port

Micro USB connector, RS232 TX/RX

Alarm Contact

2-pin relay output with current carrying capacity of 0.5A@60V

Power

Green On - Power on    Green Off - Power off

System Indicator

Green On - The system starts up successfully

Green Off - The system doesn’t start up successfully

10/100/1000Base-T(X)

RJ45 Port Indicator

Yellow for port speed:

Yellow On —The port works at 1000Mbps.

Yellow Off—The port works at 10Mbps or 100Mpbs. Green for port Link/Act:

Green On and Blinking—Port LINK UP, data is transmitted.

Green On – No Blinking –Port Link Up Green Off - Port Link down

1000Base-X Fiber Port Indicator

Green for port Link/Act:

Green On and Blinking—Port Link Up, data is transmitted.

Green On—Port Link Up Green Off—Port Link Down

Power

Power backup

Optional redundant dual inputs

Input Voltage

220VAC/DC(88~264VAC,120~300VDC), optional 24VDC(10~36VDC),

48VDC(18~72VDC),110VDC(72~154VDC)

Full Load

15W

Overload Current Protection

Yes

Reverse Polarity Protection

Yes

Connection

7-Pin terminal block

Environmental

Storage Temperature

-40 to 85ºC (-40 to 185℉)

Operating Temperature

-40 to 85ºC (-40 to 185℉)

Operating Humidity

5% to 95% Non-condensing

Physical Characteristic

Enclosure

Metal housing with IP40 Protection

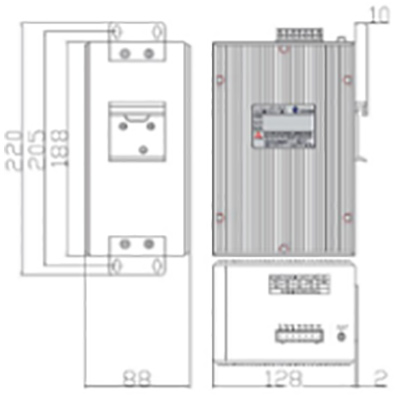

Dimension (W x D x H)

88×128×188mm

Weight(kg)

1.0kg

Installation

Din-Rail mounting, Wall mounting

Warranty

5 years

百兆光口

100Base-FX,单多模LC口

千兆光口

1000Base-X,单多模LC口

千兆电口

10/100/1000Base-T(X)自适应以太网RJ45 口

CONSOL

MicroUSB 接口，RS232 TX/RX

传输距离

双绞线

100m(采用标准CAT5、CAT5e网络线缆)

多模光纤

1310nm 5km(100M) 850nm 550m（1000M）

单模光纤

1310nm 40km/60km(100M)    1550nm 60km/80km(100M)

1310nm 10km/40km(1000M) 1550nm 60km/80km(1000M)

技术参数

协议标准

IEEE 802.3i/802.3u/802.3ab/802.3z/802.3x/802.3ad/802.1p/802.1q

/802.1d/802.1w/802.1s/802.1ad/802.3az/802.1x/802.1ab等

流量控制

IEEE802.3x流控、背压流控

传输方式

存储转发

MAC表

8K

包缓冲区

4Mbit

包转发率

29.76Mpps

交换时延

<5µS

电源特性

电源备份

220VAC(88～264VAC) ； 双电源热冗余 （选配）

输入电压

220VAC/DC(88～264VAC，120～300VDC)

可选24VDC(10～36VDC),48VDC(18～72VDC), 110VDC(72～154VDC)

电源连接

7 芯5.08mm 间距插入端子

告警连接

7 芯5.08mm 间距插入端子（与电源共用同一个端子）

电源保护

支持反接保护、过压保护、过流保护、告警输出

额定功率

≤15W

指示灯

LED

电源：P1、P2，系统运行/ring指示：R，告警：A

接口：Link/Act、Speed (电口），Link/Act（光口）

环境特性

温湿度

工作温度：-40℃～+85℃，贮存温度：-40℃～+85℃，

相对湿度：5～95%(无凝露)

认证

EMI

FCC Part 15 Subpart B Class A， EN 55022 Class A

EMS

IEC61000-4-2(ESD)Level 3,IEC61000-4-3(RS)exceeds Level 3,IEC

61000-4-4(EFT)Level 3,IEC61000-4-5(Surge)Level 3,IEC61000-4-6 (CS)Level 2,IEC61000-4-8,IEC61000-4-11,IEC61000-4-16

机械

振动:IEC60068-2-6,冲击:IEC60068-2-27,跌落:IEC60068-2-32

质保周期

质保周期

5年

机械特性

产品外壳

金属 无风扇，IP40防护等级

产品尺寸

88×128×188mm

产品重量

1Kg

安装方式

DIN卡轨式或壁挂式
