产品特性

● 支持IPv4/IPv6

● 支持静态路由,RIP,OSPF

● 支持HF-Ring v1/v2

● 支持国际标准工业以太网冗余协议 IEC 62439-2(MRP),保证系统的开放兼容性

●支持STP/RSTP/MSTP/ITU-T G.8032 Ethernet Ring Protection

●支持IGMP v1/v2/v3 Snooping、MLD v1/v2 Snooping

●支持IEEE802.1Q VLAN/MAC based VLAN/Protocol based VLAN/IP subnet based VLAN/GVRP/MVR

● 支持DHCP Server/Client/Relay/Snooping

● 支持Port-based IEEE802.1X/Single and multiple

   IEEE802.1X/MAC-based authentication/VLAN

   Assignment/ IP source guard/RADIUS/TACACS+/ACL/SSH

   v2/HTTPS

● 支持DNS client/proxy

● 支持LACP/Link Aggregation Static

●支持端口镜像,端口限速,广播风暴抑制

●支持WEB界面管理,CLI-Console/Telnet,SNMP v1/v2/v3

   RMON/System Syslog

●符合工业四级电磁兼容性要求

●绿色工业以太网系列,无风扇、低功耗设计

●多种可选电源电压输入

●宽温工作(-40℃~+85℃)

●满足严苛电气环境可靠工作要求

●冗余双电源输入设计(选配)

●IP40防护等级,金属外壳


技术规格

端口特性


光口

SFP光口

CONSOLE

RJ45接口,RS232 TX/RX

传输距离


双绞线

100m(采用标准CAT5、CAT5e网络线缆)

多模光纤

850nm 550m(1000M)

单模光纤

1310nm 10km/40km(1000M)1550nm 60km/80km(1000M)

技术参数


协议标准

IEEE 802.3i/802.3u/802.3ab/802.3z/802.3x/802.3ad/802.1p/802.1q

/802.1d/802.1w/802.1s/802.1ad/802.3az/802.1x/802.1ab

流量控制

IEEE802.3x流控、背压流控

传输方式

存储转发

MAC表

32K

包缓冲区

32Mbit

包转发率

130.9Mpps

交换时延

<5µS

电源特性


电源备份

220VAC(88~264VAC) ; 双电源热冗余 (选配)

输入电压

220VAC/DC(85~264VAC,120~300VDC)

可选24VDC(10~36VDC),48VDC(18~72VDC), 110VDC(72~154VDC)客户特殊定制





电源连接

5芯5.08mm间距插入端子

告警连接

3芯3.81mm间距插入端子

电源保护

支持反接保护、过压保护、过流保护、告警输出

额定功率

40W

指示灯


LED

电源:Pwr1、Pwr2系统运行/ring指示:Run,告警:Alm

接口:Link/Act,Speed(电口)

环境特性


温湿度

工作温度:-40℃~+85℃,贮存温度:-40℃~+85℃,

相对湿度:5~95%(无凝露)

认证


EMI

FCCPart 15 SubpartB ClassA, EN 55022 ClassA

EMS

IEC61000-4-2(ESD)Level3,IEC61000-4-3(RS)exceedsLevel 3,IEC

61000-4-4(EFT)Level 3,IEC61000-4k-5(Surge)Level 3,IEC61000-4-6(CS)Level 2,IEC61000-4-8,IEC61000-4-11,IEC61000-4-16

机械

振动:IEC60068-2-6,冲击:IEC60068-2-27,跌落:IEC60068-2-32

质保周期


质保周期

5年

机械特性


产品外壳

金属 无风扇,IP40防护等级

产品尺寸

440X335X64mm

产品重量

4.5Kg

安装方式

机架

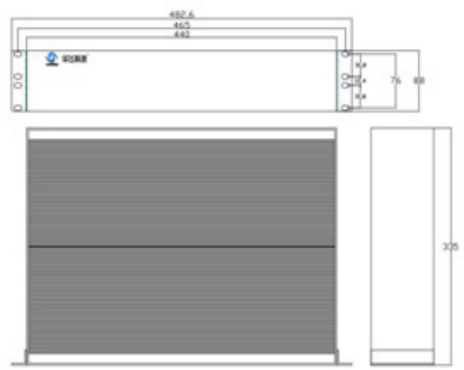

尺寸图(单位mm)


订货型号

HF-IES-4000-S52P32G16GC4XG
