24口三层网管型机架式交换机HF-IES-4000-ENS24P产品概述
HF-IES-4000-ENS24P-6G18T10P系列交换机是工业级网管型三层路由交换机,具备大容量、全线速、多功能、高可靠等特点,提供最大330Gbps的交换容 量和高达190.5Mpps的L2/L3包转发能力,支持所有端口同时线速转发。提供6个千兆M12接口,18个百兆M12接口(其中10个支持POE功能),设备采用高性能的核心交换、处理芯片,支持低功耗,提供L2/L3/MPLS/MPLS-TP等高级交换特性,支持 IPv4/6,支持RIP、RIP2、OSPF、DHCP协议;支持虚拟化特性,能将多台物理设备互相连接起来,使其虚拟为一台逻辑设备进行管理,可在工业级应用环境条件下提供运营级的网络服务能力。
-
三层网管型机架式轨交行业专用交换机HF-IES-4000-ENS产品概述
HF-IES-4000-ENS系列交换机是工业级网管型三层路由交换机,具备大容量、全线速、多功能、高可靠等特点,提供最大256Gbps的交换容量和高达190.5Mpps的L2/L3包转发能力,支持所有端口同时线速转发。支持虚拟化特性,能将多台物理设备互相连接起来,使其虚拟为一台逻辑设备进行管理。最大支持24口,可选支持POE ,设备采用高性能的核心交换、处理芯片,支持低功耗,提供L2/L3/MPLS/MPLS-TP等高级交换特性,支持 IPv4/6,可在工业级应用环境条件下提供运营级的网络服务能力。
-
18端口三层网管型车载加固网络交换机HF-IES-4000-ENS18P4G14T产品概述
HF-IES-4000-ENS18P4G14T车载加固网络交换机是一款18端口三层网管型壁挂式交换机,可支持4个千兆口+14个百兆口,电口支持POE(可选),即插即用。符合 EN50155标准要求,能够满足轨道交通对通信设备的稳定性要求。支持HF-Ring环网,环网自愈时间≤15ms。对交通、 铁路、矿山等行业的振动、冲击、防尘防水、电磁干扰等要素针对性设计,确保网络稳定运行。
-
12端口二层网管型车载加固网络交换机HF-IES-4000-EN12P4G8T产品概述
HF-IES-4000-EN12P4G8T车载加固网络交换机是一款12端口二层网管型壁挂式交换机,可支持8个百兆 +4个千兆电口,电口支持POE(可选),即插即用。符合 EN50155标准要求,能够满足轨道交通对通信设备的稳定性要求。支持HF-Ring环网,环网自愈时间≤15ms。对交通、 铁路、矿山等行业的振动、冲击、防尘防水、电磁干扰等要素针对性设计,确保网络稳定运行。
-
12口三层网管型机架式行业专用交换机HF-IES-4000-ENS12P4G8T产品概述
HF-IES-4000-ENS12P4G8T系列交换机是工业级网管型三层路由交换机,具备大 容量、全线速、多功能、高可靠等特点,提供最大256Gbps的交换容 量和高达190.5Mpps的L2/L3包转发能力,支持所有端口同时线速转 发。提供12个以太网端口,支持4个电口bypass,8个POE 端口,设备采用高性能的核心交换、处理芯片,支 持低功耗,提供L2/L3/MPLS/MPLS-TP等高级交换特性,支持 IPv4/6,可在工业级应用环境条件下提供运营级的网络服务能力。
-
8端口三层网管型车载加固网络交换机HF-IES-4000-ENS8P2G6T产品概述
HF-IES-4000-ENS8P2G6T车载加固网络交换机是一款8端口三层网管型壁挂式交换机,可支持2个千兆口+6个百兆口,电口支持POE(可选),即插即用。符合 EN50155标准要求,能够满足轨道交通对通信设备的稳定性要求。支持HF-Ring环网,环网自愈时间≤15ms。对交通、 铁路、矿山等行业的振动、冲击、防尘防水、电磁干扰等要素针对性设计,确保网络稳定运行。
-
8端口1000M二层非网管型卡轨式行业专用交换机HF-IES-4000-EN1508产品概述
HF-IES-4000-EN1508系列是一款8端口1000M非网管型二层工业级以太网 交换机,该系列交换机具备8个千兆以太网M12接口,通过了 EN50155标准认证,符合轨道交通对通信设备的稳定性要求。提供导 轨式或壁挂式结构、即插即用。采用工业级宽温范围设计,可在环境 温度-40℃~+85℃、相对湿度5~95%(无凝露)的状态下正常工作,具有防尘、防盐雾等性能,完全适用 于工作条件更苛刻的 野外环境。
-
3U标准化车载网络交换机HF-IES-4000-EN-3U产品概述
HF-IES-4000-EN-3U标准化车载加固网络交换机是一款由2个独立的16口板卡交换机组成,每个板卡提供4个千兆口(支持Bypass),12个百兆电口,百兆端口支持POE(可选),即插即用。符合 EN50155标准要求,能够满足轨道交通对通信设备的稳定性要求。支持HF-Ring环网,环网自愈时间≤15ms。对交通、 铁路、矿山等行业的振动、冲击、防尘防水、电磁干扰等要素针对性设计,确保网络稳定运行。
● 2U模块化设计,支持最多16个以太网端口,百兆/千兆可选,其中4个支持bypass,其中8个端口支持POE 802.3AF/AT
● 支持三层交换技术,支持RIP、OSFP、BGP、ISIS等多种三层路由协 议,支持静态路由
● 支持IPv4,IPv6
● 支持IGMP Snooping v1&v2&v3
● 支持STP,RSTP,MSTP,支持ERPS、G.8031
● 支持ACL、QoS、VLAN、QinQ,支持SNMP V1&V2&V3, RMON
● 支持NAT
● 支持虚拟化特性,能将多台物理设备互相连接起来,使其虚拟为一台逻辑设备进行管理,
● IP40防护等级,全金属机架式安装
● 工业四级冗余双电源,无风扇设计
● 宽温工作:-40℃~+70℃
端口特性 | |
电口 | M12 |
管理 | 6芯3.5mm间距插入端子(与告警共用同一个端子)
|
传输距离 | |
双绞线 | 100m(采用标准CAT5、CAT5e网络线缆) |
技术参数 | |
协议标准 | IEEE 802.3i/802.3u/802.3ab/802.3ad/802.3ae/802.3z/ 802.3x/802.1p/802.1q/802.1s/802.1x,G.8031,G.8032 |
流量控制 | IEEE802.3x流控、背压流控 |
传输方式 | 存储转发 |
交换属性 | 优先级:8,VLAN:4K,MAC:32K,路由:3K,缓存:32Mbit,延 时:<5µS,包转发率:190.5Mpps |
电源特性 | |
电源备份 | 220VAC(88~264VAC) ; 双电源热冗余 (选配) |
输入电压 | 220VAC/DC(88~264VAC,120~300VDC) 可选48VDC(18~72VDC), 110VDC(72~154VDC) |
电源连接 告警连接 | 5芯5.08mm间距插入端子 6芯3.5mm间距插入端子(与管理共用同一个端子) |
电源保护 | 支持反接保护、过压保护、过流保护、告警输出 |
额定功率 | ≤40W(不包含poe负载) |
指示灯 | |
LED | 电源指示灯P1,P2,Run指示灯,Alarm指示灯 电口指示灯Link/Act |
环境特性 | |
温湿度 | 工作温度:-40℃~+70℃,贮存温度:-40℃~+85℃, 相对湿度:5~95%(无凝露) |
认证 | |
EMI | FCCCFR47 Partl5.EN55022/ClSPR22.ClassA |
EMS | IEC61000-4-2(ESD)±8kV(contact),±15kV(air) ;lEC61000-4-3(RS) 10V/m(80MHz 2GHz);lEC61000-4-4(EFT)Power Port:±4kV;Data Port:±2kV ;IEC61000-4-5(Surge)PowerPort:±2kV/DM,±4kV/CM ;DataPort:±2kV;IEC61000-4-6(CS)3v(10kHz 150kHz);10V(150kHz 80MHz);IEC61000-4-8(工频磁场)100Nm(cont.)/1000A /m(1s-3s); IEC61000-4-9(脉冲磁场)1000A /m;IEC61000-4-10(阻尼振荡)100A /m;IEC61000-4-12(振荡波)2.5kV/CM,1kV/DM;IEC61000-4-16(共模 传导)30V(cont.),300V(1G) |
机械 | 振动:IEC60068-2-6,冲击:IEC60068-2-27,跌落:IEC60068-2-32 |
质保周期 | |
质保周期 | 5年 |
机械特性 | |
产品外壳 | 金属 无风扇,IP40防护等级 |

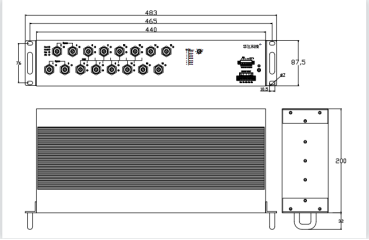

产品尺寸 | 440×200×88mm |
产品重量 | 5.5Kg |
安装方式 | 2U机架 |
