1000M非网管型工业级光纤收发器HF-IMC-1503系列产品概述1000M非网管型工业级以太网光纤收发器，可提供3个网络接口，根 据需要选择不同光电接口数目的机型；所有接口均支持自动协商、 10/100M/1000Mbps全双工和半双工、自动 MDI/MDIX；导轨式或 壁挂式结构，即插即用；工业级宽温设计，适应环境温度-40℃~+85℃、工作湿度5~95%（无凝露），具有防尘、防盐雾、防酸雾等性能，完全适用于工作条件苛刻的野外环境。
-
-
100M非网管型工业级光纤收发器HF-IMC-1003系列产品概述100M非网管型工业级以太网光纤收发器，可提供3个网络接口，根据 需要选择不同光电接口数目的机型；所有接口均支持自动协商、 10/100Mbps全双工和半双工、自动 MDI/MDIX；导轨式或壁挂式 结构，即插即用；工业级宽温设计，适应环境温度-40℃~+85℃、工 作湿度5~95%（无凝露），具有防尘、防盐雾、防酸雾等性能，完全 适用于工作条件苛刻的野外环境。
-
-

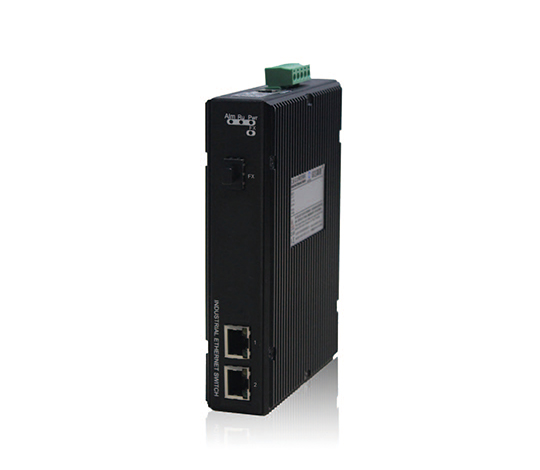

1000M网管型工业级光纤收发器HF-IMC-2503M系列产品概述1000M网管型工业级以太网光纤收发器，可提供3个网络接口，根 据需要选择不同光电接口数目的机型；所有接口均支持自动协商、 10/100M/1000Mbps全双工和半双工、自动 MDI/MDIX；导轨式或 壁挂式结构，即插即用；工业级宽温设计，适应环境温度-40℃~+85℃、工作湿度5~95%（无凝露），具有防尘、防盐雾、防酸雾等性能，完全适用于工作条件苛刻的野外环境。
-
-
100M网管型工业级光纤收发器HF-IMC-2003M系列产品概述100M网管型工业级光纤收发器，可提供3个网络接口，根据需要选择 不同光电接口数目机型；所有接口均支持自动协商，10/100Mbps全 双工和半双工、自动 MDI/MDIX；导轨式或壁挂式结构，即插即用； 工业级宽温设计，适应环境温度-40℃~+85℃、工作湿度5~95%（ 无凝露），具有防尘、防盐雾、防酸雾等性能，完全适用于工作条件 苛刻的野外环境。
-
-

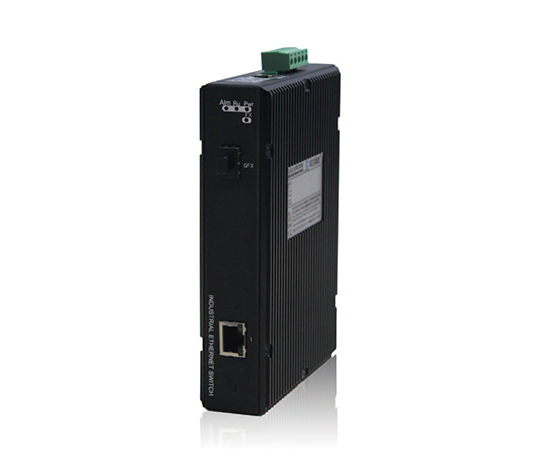

1000M网管型工业级光纤收发器HF-IMC-2502M系列产品概述1000M非网管型工业级以太网光纤收发器，可提供2个网络接口，根 据需要选择不同光电接口数目的机型；所有接口均支持自动协商、 10/100M/1000Mbps全双工和半双工、自动 MDI/MDIX；导轨式或 壁挂式结构，即插即用；工业级宽温设计，适应环境温度-40℃~+85℃、工作湿度5~95%（无凝露），具有防尘、防盐雾、防酸雾等性能，完全适用于工作条件苛刻的野外环境。
-
-
100M网管型工业级光纤收发器产品概述100M网管型工业级光纤收发器，可提供2个网络接口，根据需要选择 不同光电接口数目机型；所有接口均支持自动协商，10/100Mbps全 双工和半双工、自动 MDI/MDIX；导轨式或壁挂式结构，即插即用； 工业级宽温设计，适应环境温度-40℃~+85℃、工作湿度5~95%（ 无凝露），具有防尘、防盐雾、防酸雾等性能，完全适用于工作条件 苛刻的野外环境。
-
-

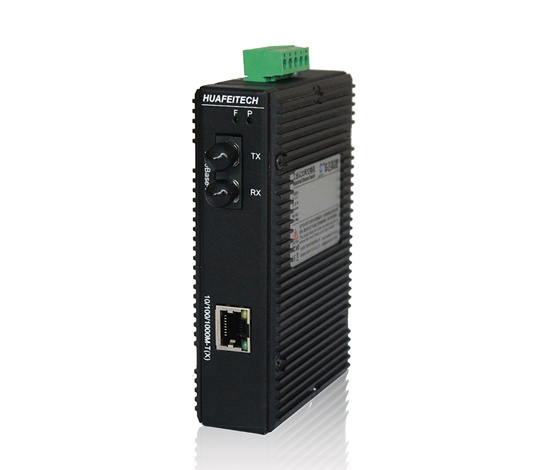

1000M非网管型工业级光纤收发器HF-IMC-1502系列产品概述1000M非网管型工业级以太网光纤收发器，可提供2个网络接口，根 据需要选择不同光电接口数目的机型；所有接口均支持自动协商、 10/100M/1000Mbps全双工和半双工、自动 MDI/MDIX；导轨式或 壁挂式结构，即插即用；工业级宽温设计，适应环境温度-40℃~+85℃、工作湿度5~95%（无凝露），具有防尘、防盐雾、防酸雾等性能，完全适用于工作条件苛刻的野外环境。
-
-
100M非网管型工业级光纤收发器HF-IMC-1002系列产品概述100M非网管型工业级以太网光纤收发器，可提供2个网络接口，根据 需要选择不同光电接口数目的机型；所有接口均支持自动协商、 10/100Mbps全双工和半双工、自动 MDI/MDIX；导轨式或壁挂式 结构，即插即用；工业级宽温设计，适应环境温度-40℃~+85℃、工 作湿度5~95%（无凝露），具有防尘、防盐雾、防酸雾等性能，完全 适用于工作条件苛刻的野外环境。
-
2端口1000M工业级管理型光纤收发器
支持STP、RSTP，支持IEEE802.1Q VLAN
支持端口限速，广播风暴抑制
支持WEB界面设置和命令行配置
符合工业四级电磁兼容性要求
多种可选电压输入
10/100M、半/全双工、MDI/MDI-X自适
绿色工业以太网系列，无风扇，低功耗设计
宽温工作（-40℃～+85℃）
满足严苛电气环境可靠工作要求
电源监控告警输出
IP40防护等级，金属外壳
DIN卡轨式或壁挂式安装
CE、FCC、RoHS认证
端口特性 | |
千兆光口 | 1000Base-FX,单多模LC口 |
千兆电口 | 10/100/1000Base-T(X)自适应以太网 |
CONSOLE口 | RJ45接口，RS232 TX/RX |
传输距离 | |
双绞线 | 100m(采用标准CAT5、CAT5e网络线缆) |
多模光纤 | 850nm 550m（1000M） |
单模光纤 | 1310nm 10km/40km(1000M) 1550nm 60km/80km(1000M) |
技术参数 | |
协议标准 | IEEE 802.3i/802.3u/802.3x/802.1q/802.ah 802.1d/802.1w,SNMP |
流量控制 | IEEE802.3x流控、背压流控 |
传输方式 | 存储转发 |
MAC表 | 8K |
包缓冲区 | 1Mbit |
包转发率 | ≤3Mpps |
交换时延 | <5µS |
电源特性 | |
输入电压 | 220VAC/DC(88～264VAC，120～300VDC) 可选 24VDC(10～36VDC),48VDC(18～72VDC), 110VDC(72～154VDC) |
电源连接 | 5芯5.08mm间距插入端子 |
告警连接 | 5芯5.08mm间距插入端子（与电源共用同一个端子） |
电源保护 | 支持反接保护、过压保护、过流保护、告警输出 |
额定功率 | ≤5W |
指示灯 | |
LED | 电源：PWR，接口：Link/Act、Speed (RJ45口)， 环网LED：Ring，告警：Alarm，系统运行：Run |
环境特性 | |
温湿度 | 工作温度：-40℃～+85℃，贮存温度：-40℃～+85℃， 相对湿度：5～95%(无凝露) |
认证 | |
EMI | FCC Part 15 Subpart B Class A， EN 55022 Class A |
EMS | IEC61000-4-2(ESD)Level 3,IEC61000-4-3(RS)exceeds Level 3,IEC 61000-4-4(EFT)Level 3,IEC61000-4-5(Surge)Level 3,IEC61000-4-6 (CS)Level 2,IEC61000-4-8,IEC61000-4-11,IEC61000-4-16 |
机械 | 振动:IEC60068-2-6,冲击:IEC60068-2-27,跌落:IEC60068-2-32 |
质保周期 | |
质保周期 | 5年 |
机械特性 | |
产品外壳 | 金属 无风扇，IP40防护等级 |
产品尺寸 | 36×105×155mm |
产品重量 | 0.55Kg |
安装方式 | DIN卡轨式或壁挂式 |
HF-IMC-2502M-1GFX-1GTX-S-2
HF-IMC-2502M-1GFX-1GTX-S-4
